电动道路车辆用铅酸蓄电池

首先感谢您选择超能大黑牛品牌的系列电池，为了您能够正确、安全的使用超能大黑牛品牌电源系列电池，请认真阅读此说明书。

本公同生产的电动自行力车用阀控式铅酸蓄电池（以下简称蓄电池）是依据浙江首蓄电池行业协会团体标准T/ZXDC 001-2020《电动自行车用阀控式凝酸蓄电池》要求生产的新型蓄电池;电动道路车辆用铅酸蓄电池（（以下简称蓄电池）是依据中华人民共和国国家标准GB/T32620-2016《电动道路车辆用铅酸蓄电池》要求生产的新型蓄电池。性能优良、使用寿命长、安全可靠、可维护等特点，是电动车理想的动力配套电源。

一、电池安装、使用注意事项

1、安装前应先检查蓄电池，并用干布清洁蓄电池表面，如发现蓄电池外壳破裂，有液体渗漏时，须更换蓄电池，以兔造成酸液腐蚀。

2、蓄电池应正立安装，不可倒置，不可叠放（若电源箱为叠放设计，则安装时上下蓄电池间必须隔开;相邻蓄电池之间间距>2mm，同时要防振、防压，安装牢固，使用过程中不会窜动撞击、相互摩察，不能进水。

3、各蓄电池串联连接，线径必须符合有关电器安装规定（如48V12Ah电池，需使用2.5mm²及以上的导线;48V20Ah电池，需使用4mm²及以上的导线）

4、正、负极性应连接正确，不得短路，连接方式采用焊接或螺栓连接，操作时不得损伤端子和密封部分，并保证连接点接触良好，防止产生火花，连接线环允许有交叉、重叠和挤压现象。

5、蓄电池不得放置或安装在密闭的容器内，电源箱设计不能太密封，要有多个>10mm上下对流的通风孔，以利于充电时产生的微量气体和热量及时散失;若电源箱设计无通风孔，则在安装时必须列出面风系。

6、电门锁、保险座等容易产生电火花的器件应与蓄电池隔商。

7、蓄电池使用超过保用期，应将蓄电池交本公司特约经销商或洛地办事处人员进行全面检查，确认无安全隐患后方可继续翻用。

8、蓄电池为荷电状态出厂，如果出厂时间短，用户可直接或装车使用。如果出厂时间较长（2个月以上）。为了补充贮存和运输过程中容量的损失，用户应在装车和使用前补充电。补充电方法为∶将随车充电器插上蓄电池箱，接上220V的交流电源，充电至充电器转摄幻后2h~3h即可.

9、蓄电池应尽量避免在-10°C以下的低温环境下使用。电动车载重虽不得超过75kg。为避免损坏蓄电池，使用时禁止过放电，欠充电及过充电，严格禁止使用“回升电压”来强制行驶。

10、电动车不用时，蓄电池需充足电后贮存，并每月补充电一次，以免长期示损导致极板硫酸盐化。

11、报废的蓄电池请交由回收站（商家）统一处理，不得随意丢弃。

12、蓄电池不得接近火源、热源，不得将蓄电池抛入火中或浸没在水中，严禁在阳光下直接暴晒或充电。

13、不同型号、不同品牌、新旧不一的蓄电池和不同型号的充电器不得混用，非蓄电池专业人士不得拆解蓄池

14、蓄电池容量以环境温度25C为标准，温度每下降1℃则蓄电池容量下降约1%，在使用过程中应考虔环境祖度的影响因素。

15、蓄电池是消耗品，经过一段时间的充放电循环使用后。蓄电池容量会逐新渐下降，造成电动车续行里程降低。属于正常现象。但在保用期内蓄电池容量降至额定容量的60%以下时，则视为电池失效，请您及时与我们联系。超过保用期之后蓄电池容量降低至标准值60%以下时，为正常损耗，不属于保用范围。

电池充电及相关要求

蓄电池连续充电超过10h，充电器指示灯仍不转绿灯或蓄电池有发烫现象时，应立即停止充电并交本公司特约经销商或各地办事处处理。严禁在充电超过10h后充电器指示灯不转绿灯的情况下继续充电.

二、电池运输条件及要求

1、蓄电池在装卸车及运输过程中一定要做好防晒，防淋雨等措施，严禁蓄电池曝晒和雨淋，杜绝蓄电池受潮

2、装载蓄电池的车箱必须做好防晒，防淋雨等措施，注意要通风，便于散热。在夏季时，国内运输避免使用集装等密闭的运输方式

3、蓄电池装车时，严禁倒置或侧方，不得受任何重压或化学物品污染。

4、在运输过程中，蓄电池应轻拿轻放，严禁摔掷翻滚。

5、在搬运装车或运输过程中，严禁蓄电池受到剧烈机械冲撞或跌落。

三、电池贮存条件及要求

1、蓄电池贮存环境必须干疑、清洁、通风良好。做好防晒、防潮等防护措范。

2、蓄电池贮存温度应控制在5℃~40℃，超过40℃必须采取风房散热家期等有效温措施。

3、蓄电池存放方法∶集中贮存时，分堆码放，每堆的横向纵向堆放列数极限为4列，堆与堆之间留>20cm的间隙，便于蓄电池散热。蓄电池摆放的高度应控制在5层以下（约的1.2m以内）。

4、蓄电池贮存的位置应不受阳光直射，远离热源（暖气设备等）、易燃易爆品和化学物品。至少应离热源2m以上的距离。

5、蓄电池放置时不允许倒置或侧放，不得受任何机械冲击和重压。

四、使用期限与质量保证

保用期限

依据行业相关规定、本公司《电动自行车用阀控式铅酸蓄电池售后服务技术规范》或者以双方签订的三包协议为准。

质量保证

电动助力车用蓄电池出厂后，其技术性能应符合浙江首蓄电池行业协会团体标准T/ZXDC001-2020《电动自行车用阀控式铅酸蓄电池》要求;（EVE系列蓄电池应符合中华人民共和国国家标准GB/T32620-2016《电动道路车辆用铅酸蓄电池》要求，其中4.22条∶不同温度下的容量试验请洗择0℃±1℃容量进行测试。）开箱后如发现蓄电池漏液，接线片断裂，蓄电池梧破裂等问题，应查明原因，国蓄电池质量问题的子以调换。严格按我公司说明书规定要求使用，在保用期内蓄电池容量库至额定容量的60%以下，经维护后仍无法恢复容量者，可予以调换

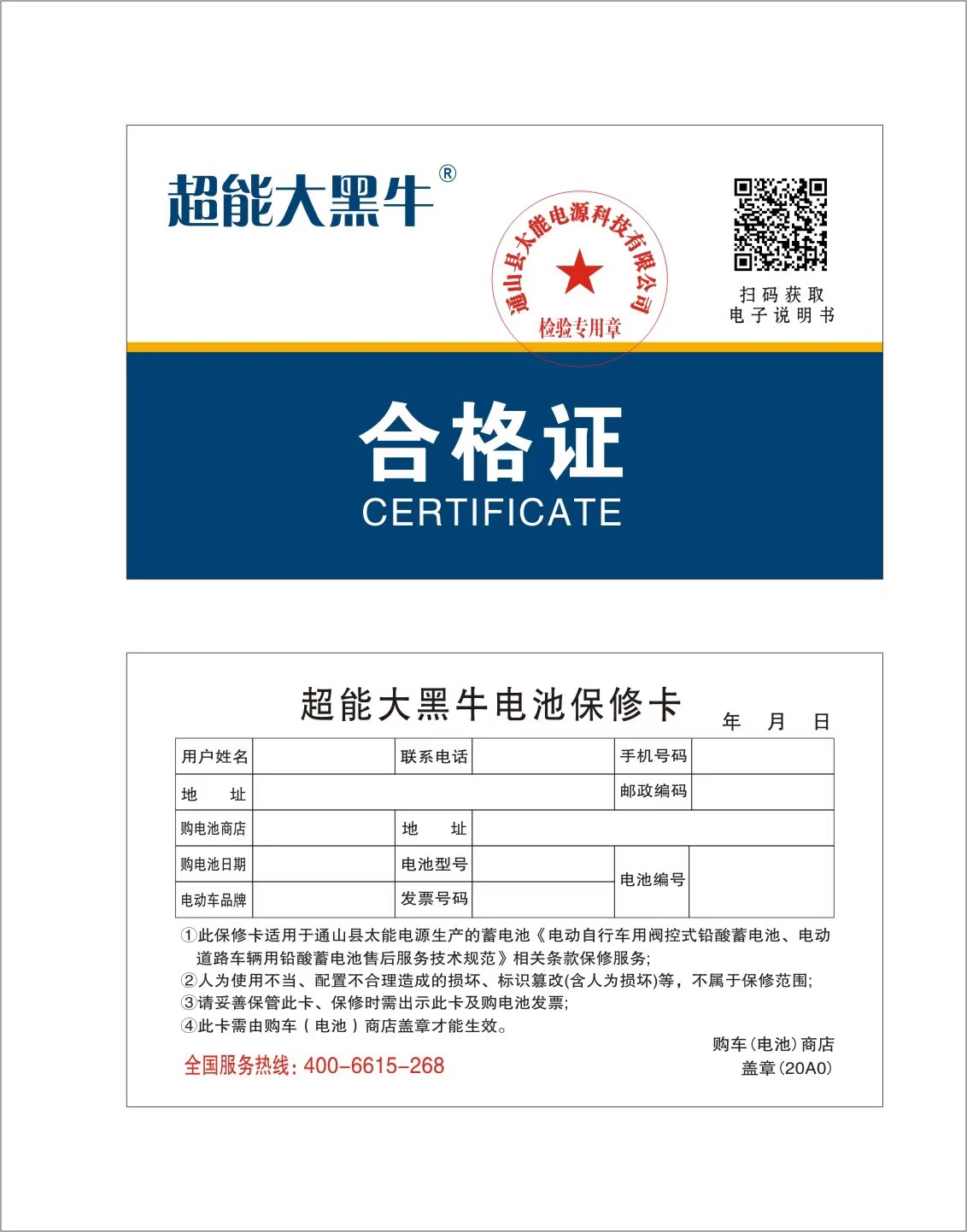

电池保修卡

（用户保存）

年月日

用户姓名	联系电话	手机号码
地址		邮政编码
购电池商店	地址
购电池日期	电池型号	电池编号
电动车品牌	发票号码	电池编号

备注：

1、此保修卡适用于超能大黑牛品牌牌蓄电池《电动自行车阀控式铅酸蓄电池售后服务技术规范》相关条款保修服务；

2、人为使用不当，配置不合理造成的损坏，标识篡改（含人为损坏）等，不属于保修范围；

3、请妥善保管此卡，保修时需出示此卡及购电池发票购车（电池）商店

4、此卡需由购车（电池）商店盖章后才能生效盖章

产品标识内容图案


充电器参数表

序号	参数规格	充电电流	最高电压	浮充电压	转换电流

		(A)	(V)	(V)	(A)
1	36V/10Ah*12.2Ah	1.5*1.8	44.4±0.2	41.4±0.2	0.35*0.40
2	36V/20Ah*21Ah	2.7~3.0	44.4±0.2	41.4±0.2	0.55-0.60
3	48V/10Ah*12.2Ah	1.5-1.8	59.2±0.2	55.2±0.2	0.35*0.40
4	48V/20Ah*21Ah	27*3.0	59.2±0.2	55.2±0.2	0.55*0.60
5	48V/24Ah~25Ah	3.5~3.8	59.2±0.2	55.2±0.2	0.55-0.60
6	48V/26Ah~28Ah	3.8~4.2	59.2±0.2	55.2±0.2	0.60^0.65
7	48V/30Ah~32.2Ah	4.2~4.5	59.2±0.2	55.2±0.2	0.60*0.65
8	48V/33Ah~36Ah	4.5~5.0	59.2±0.2	55.2±0.2	0.65*0.70
9	48V/38Ah~42Ah	5.5~6.0	59.2±0.2	55.2±0.2	0.65*0.70
10	48V/43Ah~45.2Ah	6.0~6.5	59.2±0.2	55.2±0.2	0.70*0.75
11	48V/52.2Ah	7.0~7.5	59.2±0.2	55.2±0.2	0.70*0.75
12	48V/58.2Ah	7.5~8.0	59.2±0.2	55.2±0.2	0.75~0.80
13	60V/10Ah*12.2Ah	1.5*1.8	74.0±0.2	69.0±0.2	0.35*0.40
14	60V/20Ah*21Ah	2.7~3.0	74.0±0.2	69.0±0.2	0.55*0.60
15	60V/24Ah~25Ah	3.5~3.8	74.0±0.2	69.0±0.2	0.65*0.60
16	60V/26Ah~28Ah	3.8~4.2	74.0±0.2	69.0±0.2	0.60-0.65
17	60V/30Ah~32.2Ah	4.2~4.5	74.0±0.2	69.0±0.2	0.60-0.65
18	60V/33Ah~36Ah	4.5~5.0	74.0±0.2	69.0±0.2	0.65*0.70
19	60V/38Ah~42.2Ah	5.5-6.0	74.0±0.2	69.0±0.2	0.65-0.70
20	60V/43Ah~45.2Ah	6.0~6.5	74.0±0.2	69.0±0.2	0.70-0.75
21	60V/52.2Ah	7.0-7.5	74.0±0.2	69.0±0.2	0.70-0.75
22	60V/58.2Ah	7.5-8.0	74.0±0.2	69.0±0.2	0.75-0.80
23	64V/10Ah~12Ah	1.5-1.8	79.010.2	73.6±0.2	0.35-0.40
24	64V/14Ah	2.0~2.4	79.0±0.2	73.6±0.2	0.40*0.45
25	64V/20Ah	2.7~3.0	79.0±0.2	73.6±0.2	0.55-0.60
26	72V/20Ah-21Ah	2.7~3.0	88.8±0.2	82.8±0.2	0.55-0.60
27	72V/26Ah~28Ah	3.8~4.2	88.8±0.2	82.8±0.2	0.60*0.65
28	72V/30Ah~32.2Ah	4.2~4.5	88.8±0.2	82.8±0.2	0.60-0.65

电动车电动道路车专用蓄电池规格型号参数表

序号	规格型号	标称电压（V）	额定容量（Ah）	外形尺寸（mm）				质量Kg
				外形尺寸（mm）
				长L	宽B	高H	总高TH	（参考值）

				（+3）	（+2）	（+2）	（max）
1	6-DZF-12	12	12.2	151	99	98	103	4
2	6-DZF-15	12	15	151	99	98	110	4.5
3	6-DZF-20	12	20.2	181	77	169	175	6.25
4	6-DZF-21	12	21	189	100	130	130	6.3
5	6-DZF-23	12	23	189	100	130	131	6.5
6	8-DZF-28H	12	28	175	100	169	132	8.5
7	8-DZF-10	16	10	151	166	130	133	9.5
8	8-DZF-14	16	14	201	101	130	128	6.2
9	8-DZF-20	16	20	250	113	169	132	11.5
10	6-EVF-32	12	32.2	267	100	130	175	9.2
11	6-EVF-38	12	38.2	224	77	130	176	11
12	6-EVF-45	12	45.2	224	106	169	177	12.3
13	6-EVF-52	12	52.2	224	135	130	178	13.5
14	6-EVF-58	12	58.2	224	150	130	179	15.1
15	6-EVF-62	12	58.2	224	150	130	179	16.3
